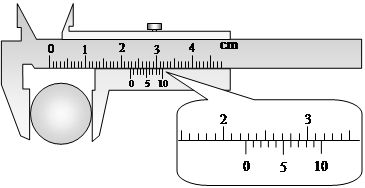

游標卡尺是一種比較精密的量具，他利用游標和尺身相互配合進行測量和讀數。游標卡尺的有點是結構簡單，使用方便，測量范圍大，用途廣泛，保養方便，可以直接測量出各種精密零件加工工件的內徑、外徑、中心距、寬度、厚度、深度、和孔距等。

游標卡尺根據其結構的不同一般可分為三用游標卡尺、雙面量爪游標卡尺喝單面量爪游標卡尺三種形式。

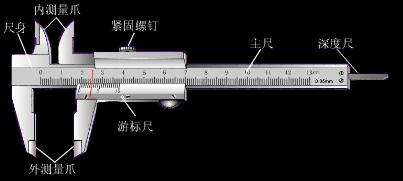

三用游標卡尺的測量范圍有0~125mm和0~150mm兩種，其結構比較簡單，主要由尺身、游標和深度尺三部分組成。在尺身刻有間距1mm的刻度，當松開緊固螺絲時，即可進行測量。

下測量爪用來測量各種外尺寸，如精密零件加工圓柱體的外徑，六面體的長、寬、高等尺寸，上測量爪用來測量內徑、槽寬等內尺寸。而測深尺的一端固定在游標內，故能隨游標在尺身背部的導向槽內移動，另一端是測量面，通常用于測量深度。

雙面量爪游標卡尺的測量范圍一般有0~200mm和0~300mm兩種。它有上、下兩對測量爪，上測量爪用于外出測量，下測量爪用于外徑和內徑的測量。當使用下測量爪測量工件內徑時，應將游標卡尺的讀數加上下測量爪本身的厚度尺寸b，才能得出被測工件的實際尺寸。

單面量爪游標卡尺測量范圍較大，可達1000mm，用于測量內外尺寸。在測量工件內徑尺寸時，應將游標卡尺的讀數加上下測量爪本身的厚度尺寸b，才能得到精密零件加工工件的實際尺寸。
