    在精密零件加工過程中，為了保證加工精度，在加工前，應確定工件在機床上的位置，并固定好，以接受加工或檢測。將工件在機床上或夾具中定位、裝夾的過程”，稱為裝夾。

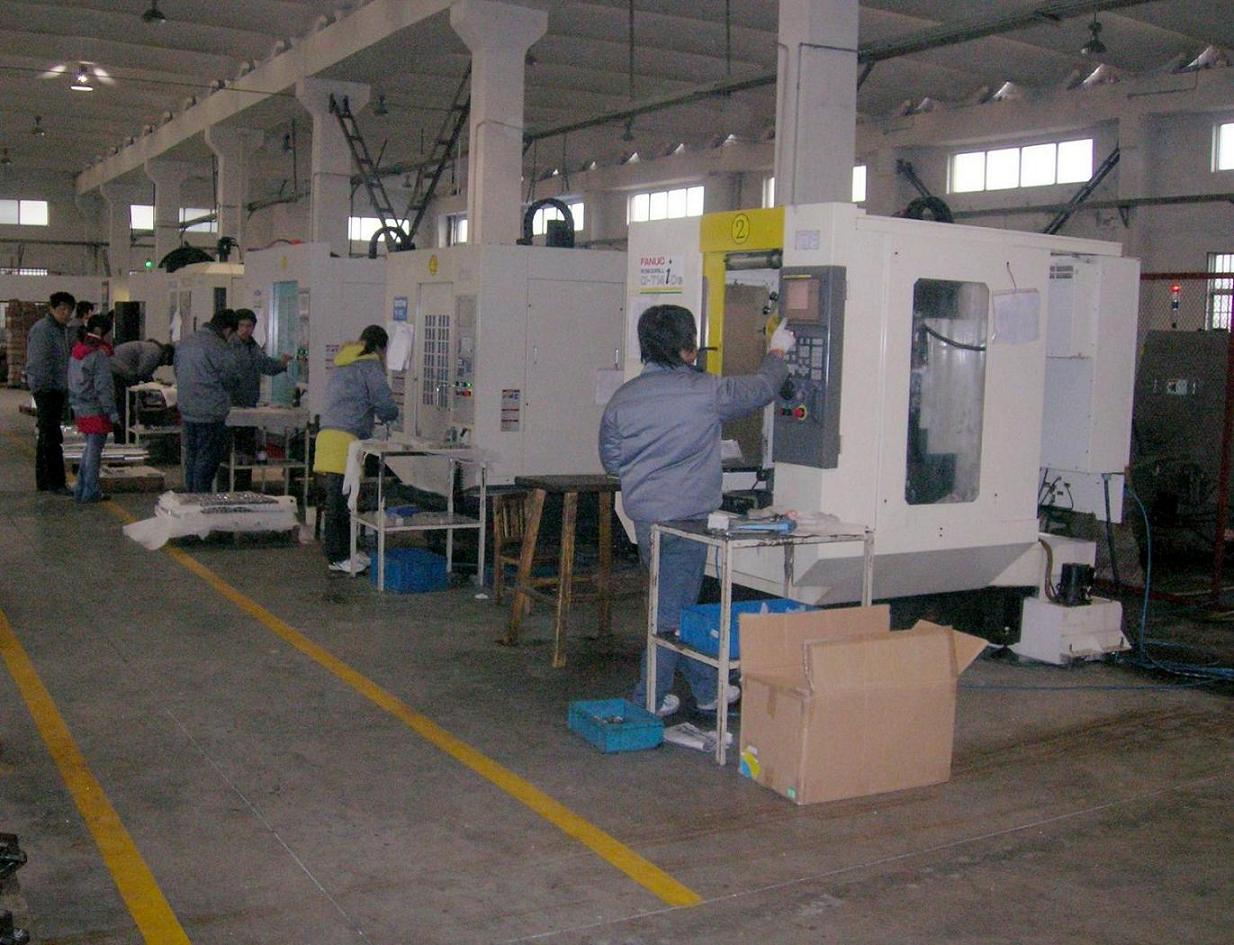

數控車間

    工件的安裝包含了兩個方面的內容：
        定位：確定工件在機床上或夾具中正確位置的過程，稱為定位。
        裝夾：工件定位后將其固定，使其在加工中保持定位位置不變的操作，稱為裝夾。
    下面讓亞美精密的資深操作員來講解一下套類零件加工如何定位于裝夾
    1.套類零件定位基準的選擇
    外套類零件的主要定位基準為內、外圓中心。外圓表面與內孔中心有較高的同軸度要求加工中?；榛鶞史磸脱b夾加工,以保證零件圖樣技術要求。
    2.套類零件的裝夾方案
    (1)在對壁厚較大的套類零件進行精密零件加工時,零件以外圓定位時,可直接采用三爪自定心卡盤裝夾,外圓軸向尺寸較小時,可與已加工過的端面組合定位裝夾,如采用反爪裝夾;工件較長時可加頂尖裝夾,再根據工件長度判斷加工精度,是否再加中心架或跟刀架,采用“一夾一頂一托”裝夾。
    (2)套類零件以內孔定位時,可采用心軸裝夾;當零件的內、外圓同軸度要求較高時,可采用小錐度心軸裝夾;當工件較長時；可在兩端孔口各加工出一小段60°錐面,用兩個圓對頂定位裝夾。
    (3)當套類零件壁厚較小時,也即薄壁套類零件,直接采用三爪自定心卡盤裝夾會引起工件變形,可采用軸向裝夾、剛性開縫套筒裝夾和園弧軟爪裝夾等方法。
    1)軸向裝夾法。軸向裝夾法也就是將薄壁套類零件由徑向夾緊改為軸向夾緊。
    2)剛性開縫套筒裝夾法。薄壁套類零件采用三爪自定心卡盤裝夾，精密零件加工的零件只受到三爪的夾緊力,夾緊接觸面積小,夾緊力不均衡,容易使零件發生變形。
