精密零件加工的零件不論其結構特征如何，而成的形體都是由若干個點、線、面、構成，這些構成零件的點、線、面統稱為零件的幾何要素。

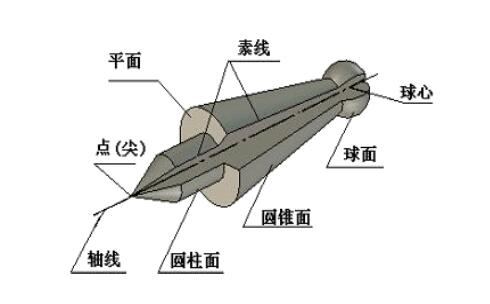

零件的幾何要素圖。

零件的幾何要素

根據要素在形體中的作用，又有以下一些名稱。
1、理想要素和實際要素：
（1）理想要素是具有幾何學意義的絕對正確的要素，如點、直線、平面、球等。它不存在任何形狀誤差而處于理想狀態。
（2）實際要素是精密零件加工工件上實際存在的由加工形成的要素。它通常由測量得到的要素代替。由于加工和測量誤差的存在，因此點、線、面的實際形狀和位置不可能具有理想的形狀和位置。
2、被測要素和基準要素：

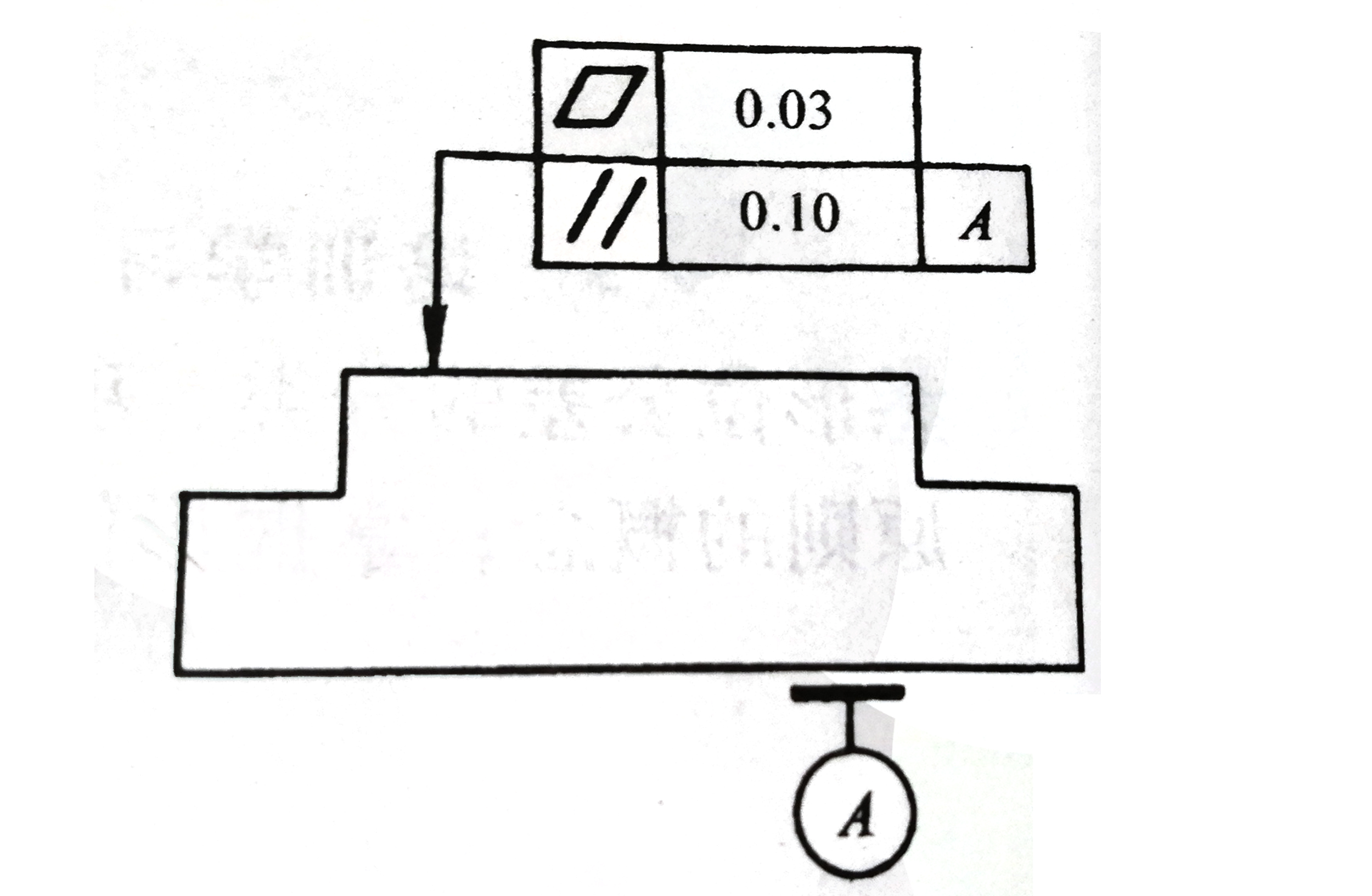

（1）被測要素是在圖樣上給出形狀和位置公差的要素，它是檢測的對象：如下圖中的指引線箭頭所指的表面。
（2）基準要素是用來確定被測要素的方向和位置的要素應用基準符號標注：如下圖平面A就是基準要素。

零件要素

3、單一要素和關聯要素：
（1）單一要素是僅對要素本身提出形狀公差要求的要素。在圖樣上僅有形狀公差要求而沒有位置公差要求的要素屬于單一要素。
（2）關聯要素是被測要素與其他要素有功能關系的要素。精密零件加工圖紙?jiān)趫D樣上給出位置公差要求的要素屬于關聯要素。功能關系是指要素之間的方位關系，如垂直、平行、同軸、對稱等。
