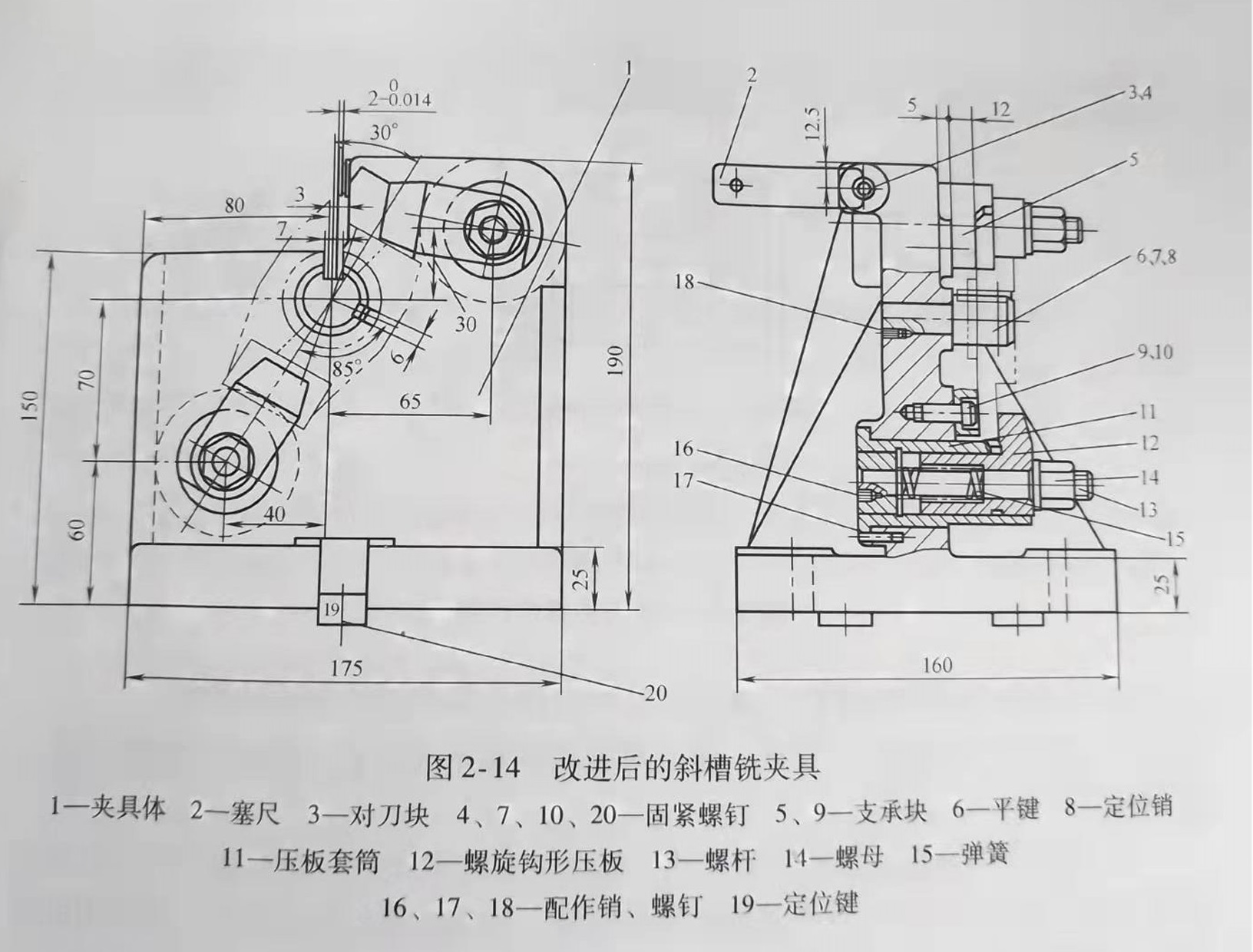

在精密零件加工中夾具體的材料一般選用灰鑄鐵，夾具體為角鐵形式，垂直設置工件主定位面，正面設置安裝定位銷8的通孔；按工件?110mm外圓位置處尺寸，設置安裝定位支撐塊5、9的小凸塊平面；在右下角設置安裝螺旋鉤型壓板12的臺階孔；在定位銷孔上方，設置對刀塊3。夾具豎直部分由兩側的肋提高夾具剛度。夾具底座設置安裝夾具定位鍵的鍵槽和穿裝壓緊夾具螺釘?shù)陌腴_通直槽。

（定位元件）

精密零件加工中定位元件設計平面定位一般選用標準支撐板，用內六角螺釘固定在夾具體1上；內孔定位選用定位銷8。定位銷前端錐度導向部分便于工件裝夾，軸上預先設置了讓刀槽，6mm平鍵6由兩個M4螺釘7緊固在定位銷8上的鍵槽內，以防止工件裝夾時平鍵脫落。

（斜槽銑夾具）

讓刀槽和鍵槽之間夾具為125°，定位銷與夾具采用過渡配合。再找正斜加工定位位置后，定位銷8用M5螺釘18配作固定在夾具上。
