精密零件加工中非圓齒輪是怎樣銑削加工的

在精密零件加工中當非圓齒輪的節曲線極軸上不是齒槽，而是齒峰時，在調整計算時，應考慮極軸與起始加工齒槽A點的向徑之間的夾角，該夾角等于從極軸起至相鄰齒槽半個齒距（πm/2）弧長對應的角度。

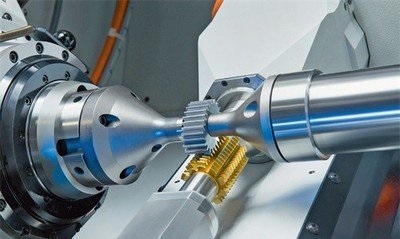

（非圓齒輪加工）

在選擇銑刀號數時，應先要求出節曲線上被切齒槽弧長中點的密切圓半徑（曲率半徑），再根據被切齒輪的模數m,求出各齒槽的當量圓柱齒輪的齒數來選擇模數銑刀的刀號。若精度要求不高，可以以曲率半徑最大的當量齒輪齒數來選擇銑刀號數。

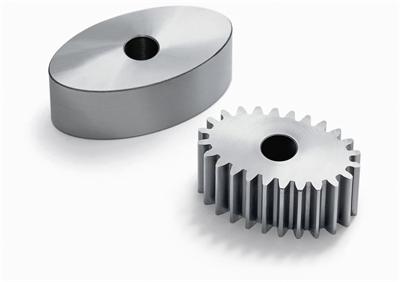

（非圓齒輪）

在精密零件加工中為了便于對刀，應從帶齒槽的長袖一端0開始加工，對到后不需要轉位，便可進行切削加工。在繞回轉中心O1，按角度A1分度銑完第一段圓弧上的齒槽后，轉過角度A2，然后將回轉中心移動到第二段圓弧中心O2上。轉過角度A3，銑出第二段圓弧上的第一個齒槽3后，再按角度A4分度銑完第二段圓弧上的所有齒槽。以下按上述相同的操作順序銑出全部齒槽。
