目前，大多數數控系統在進行精密零件加工時都沒有非圓弧曲線的插補功能。因此，在處理這些曲線時，通常使用直線或圓弧線段擬合方法。在手工編程過程中，常用的擬合計算方法包括等間距法，等插值線段法和三點固定圓法。

1、等間距法：在一個坐標軸方向，將擬合輪廊的總增量（如果在極坐標系中，則指轉角或徑向坐標的總增量）進行等分后，對其設定節點所進行的坐標值計算方法，稱為等間距法。

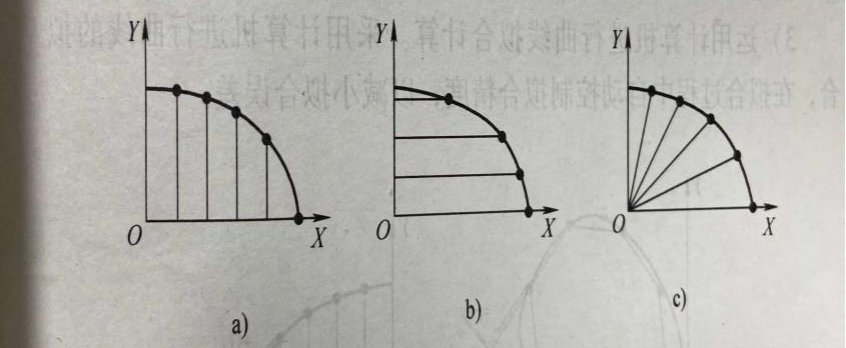

（非圓曲線節點的等間距擬合）

2、等插補段法：精密零件加工兩個相鄰節點之間的弦長設置為相等時，計算輪廓曲線的節點坐標值的方法稱為相等插值方法。

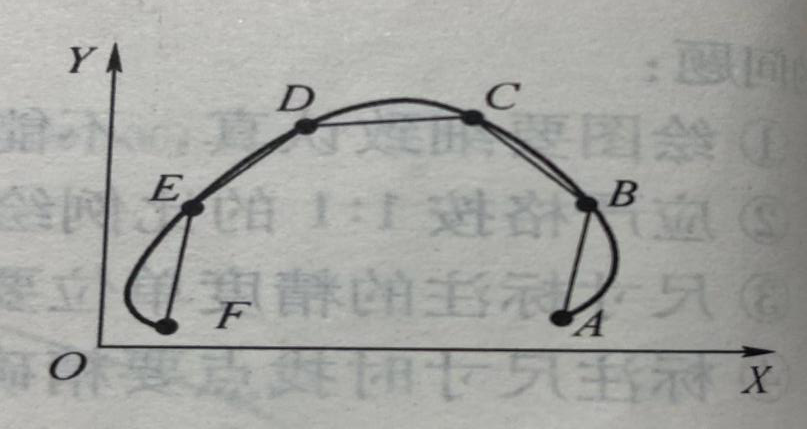

（非圓曲線節點的等插補段擬合）

3、三點定圓法：這是將非圓形曲線與圓弧擬合時的常用計算方法，其本質是通過已知曲線上的三個點（包括中心和半徑）制作一個圓。

在精密零件加工實際編程過程中，采用這三種方法容易控制非圓曲線的節點，從而更容易地制作出一個圓。因此，在加工的宏程序（或參數）編程過程中普遍采用這三種擬合計算方法。
