  數量較多的成形面精密零件加工工件需要加工時，可以用成形圓弧刀車削。把刀刃磨得與工件表面形狀相同的車刀叫成形刀（又稱“樣板車刀”）。一般手工刃磨的常用成形刀是普通成型刀，利用普通刀具（合金刀片或高速鋼刀條）刃磨成形刀，這種刀具制造方便，可用手工刃磨，成本低，精度也低，但若在工具磨床上刃磨。同樣能達到較高精度。常用于加工簡單的成形面和單件特形面。

1.成型刀多次轉動靠形車削

球面加工采用成形刀進行多次轉動靠形車削。刀具的曲線半徑大于工件的圓弧半徑，因此，可以多次轉動刀具，參考樣板對球體進行多次靠形車削，最后使球體形狀正確。

車凸弧時，圓弧刀半徑尺寸大于精密零件加工工件圓弧形狀半徑尺寸的目的是怕因接觸面積打，使刀具產生顫動，導致工件加工表面產生振紋，因此用凹圓弧刀車削時，圓弧刀的半徑尺寸要大于實際工件。

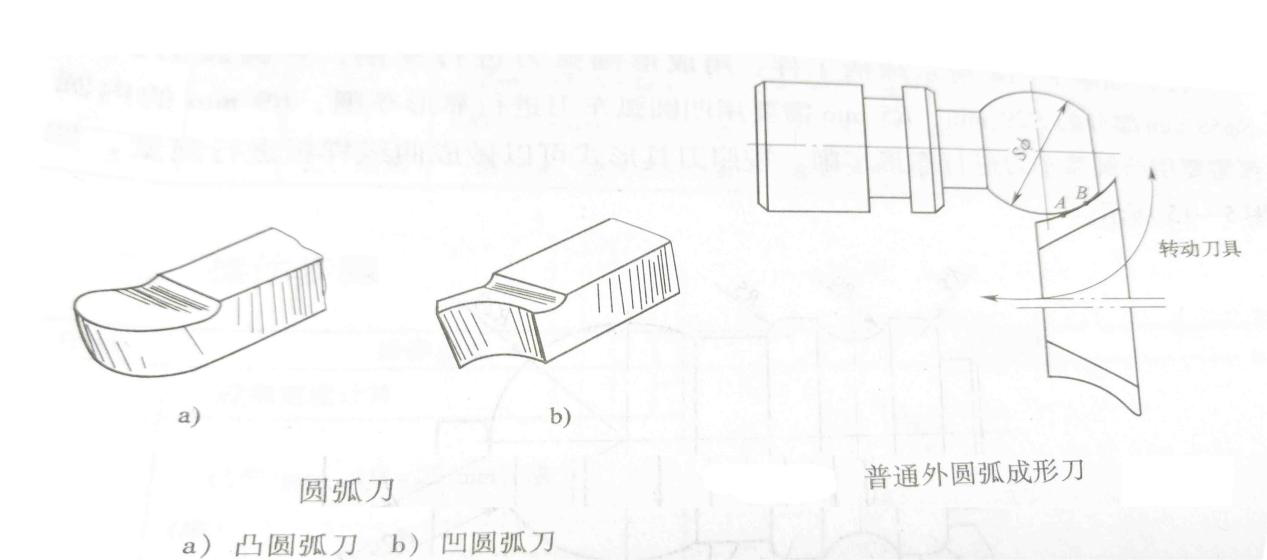

（圓弧刀）

  半徑尺寸在AB兩點以內接觸較多，以外應逐漸過渡為不接觸，尤其刀具圓弧在適應不同弧面時，還要轉動刀頭，所以刀刃的邊緣不至于劃傷工件。如果刀刃弧長不夠，轉動車削可彌補刀刃弧長的不足。

  車工件內圓弧時，圓弧刀半徑尺寸要小于工件內圓弧的半徑尺寸，小于工件圓弧形狀尺寸的目的是怕因接觸面積大，使刀具產生顫動，導致工件加工表面產生振動紋。 因此可利用小于工件圓弧形狀尺寸的刀具，多長挪動圓弧刀頭靠形的方式來加工。凹、凸圓弧都用圓弧樣板或者半徑規進行測量。

2.整體式成形刀具

  整體式成形刀具的曲線半徑等于工件曲線半徑，可一次性全面接觸進行靠形，且形狀準確，但由于精密零件加工時，接觸面積大，需要切削力較大，對刀具的曲線形狀、刀具的切削角度和強度有較嚴格的要求。

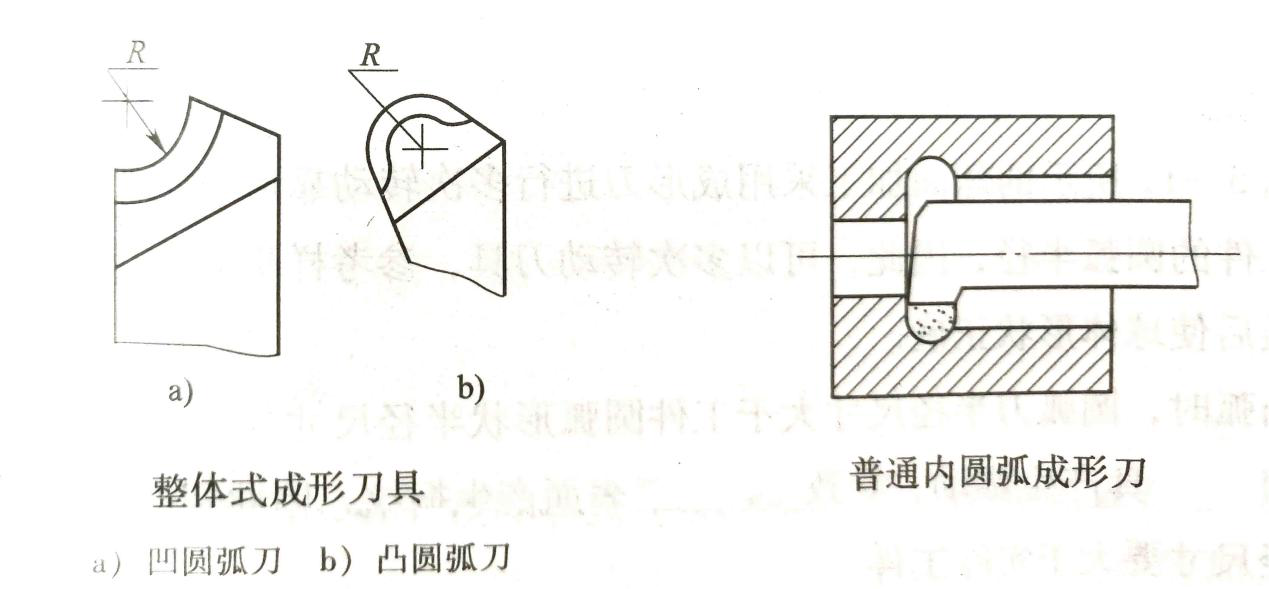

（成形刀）
