精密零件加工車削曲軸類工件時，由于曲軸形狀復雜、曲臂較長，所以車刀的伸出長度也要長一些。由于車刀的懸伸長度較長，容易出現刀桿剛度變差，加上切削中沖擊載荷的作用，造成工藝系統剛度低，容易產生振動和變形，因此，加工時要設法提高曲軸喝刀具的剛度。

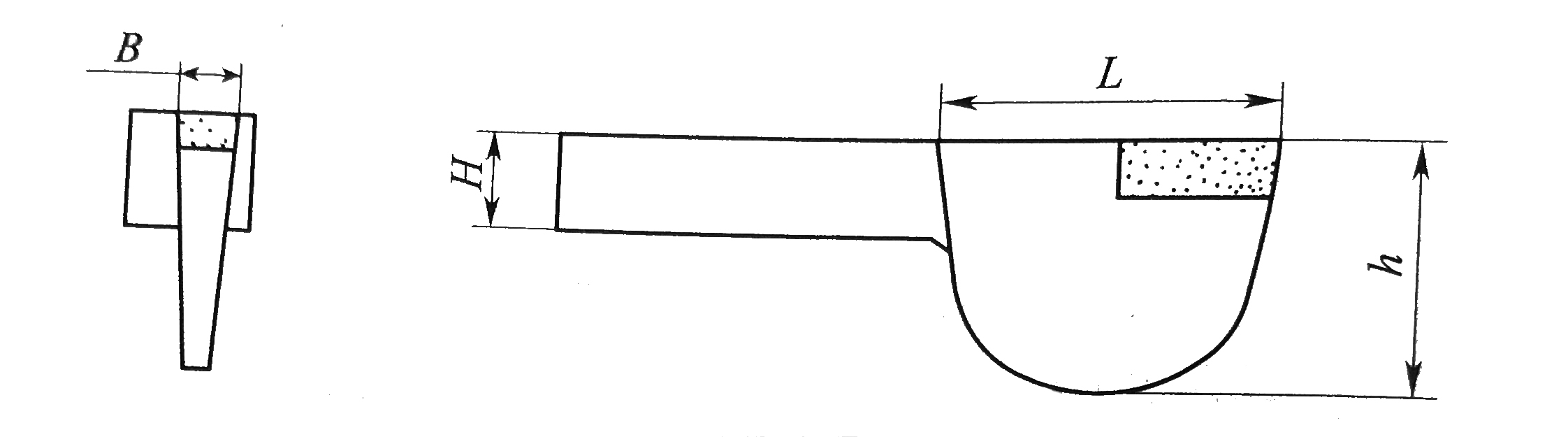

1、魚肚形車刀。將車刀伸出部分做成魚肚形，這樣既保證了曲柄旋轉時不碰撞刀架，有提高了刀體伸出部分的剛度。魚肚高度h一般為（0.6~0.8）L，刀體夾裝部分高度H應盡量大些。

（魚肚形車刀）

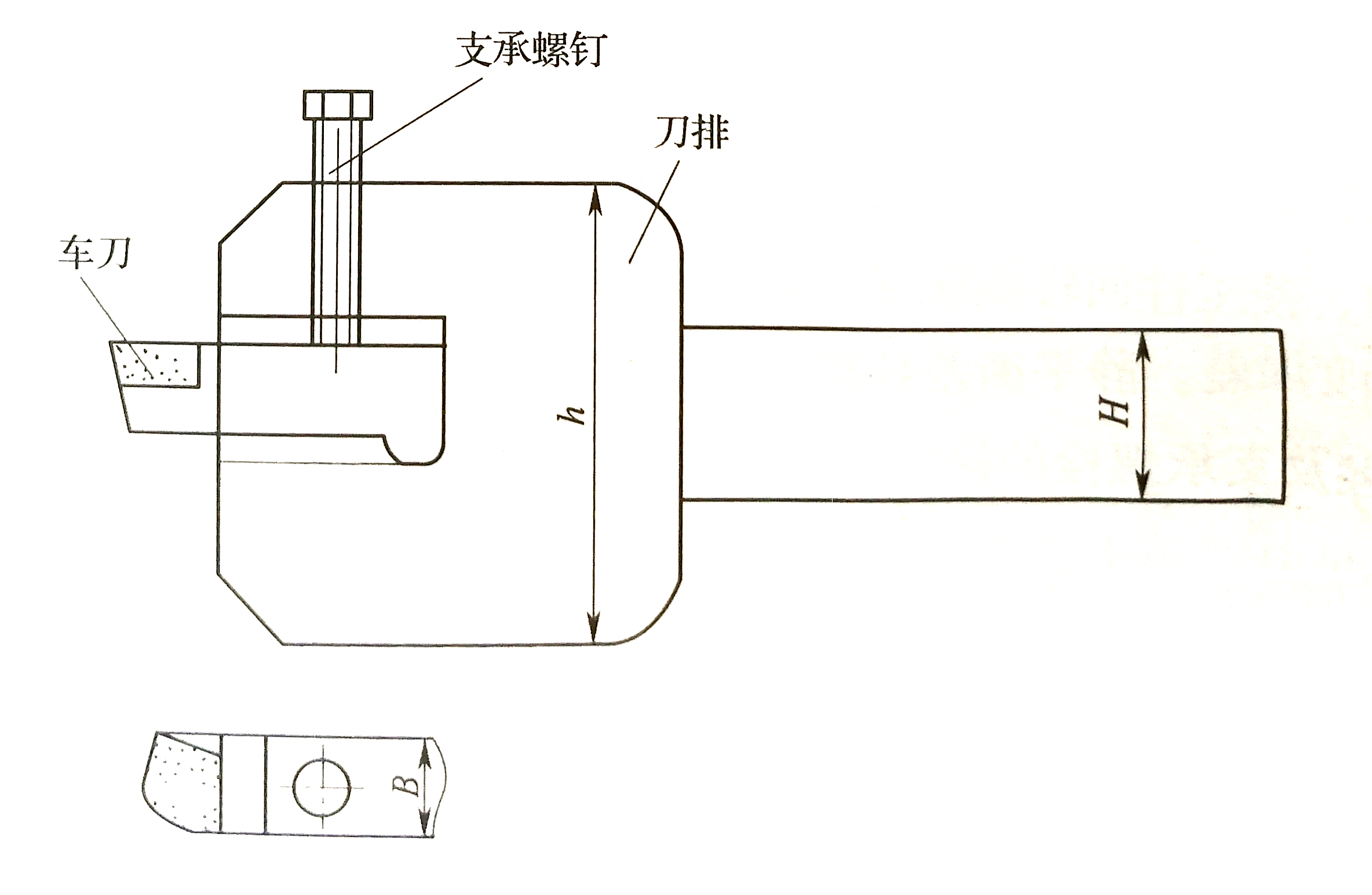

2、刀排式車刀。車刀由剛度較高的刀排和刀頭構成，螺釘用于緊固刀頭。這種結構使刃磨刀具、更換刀具更方便，并且節省刀體材料，但精密零件加工車削剛件時，排屑不順利，切削容易擠入刀頭前面與刀排的縫隙中，觀察加工情況也不義，因此多用于粗加工。

（刀排式車刀）

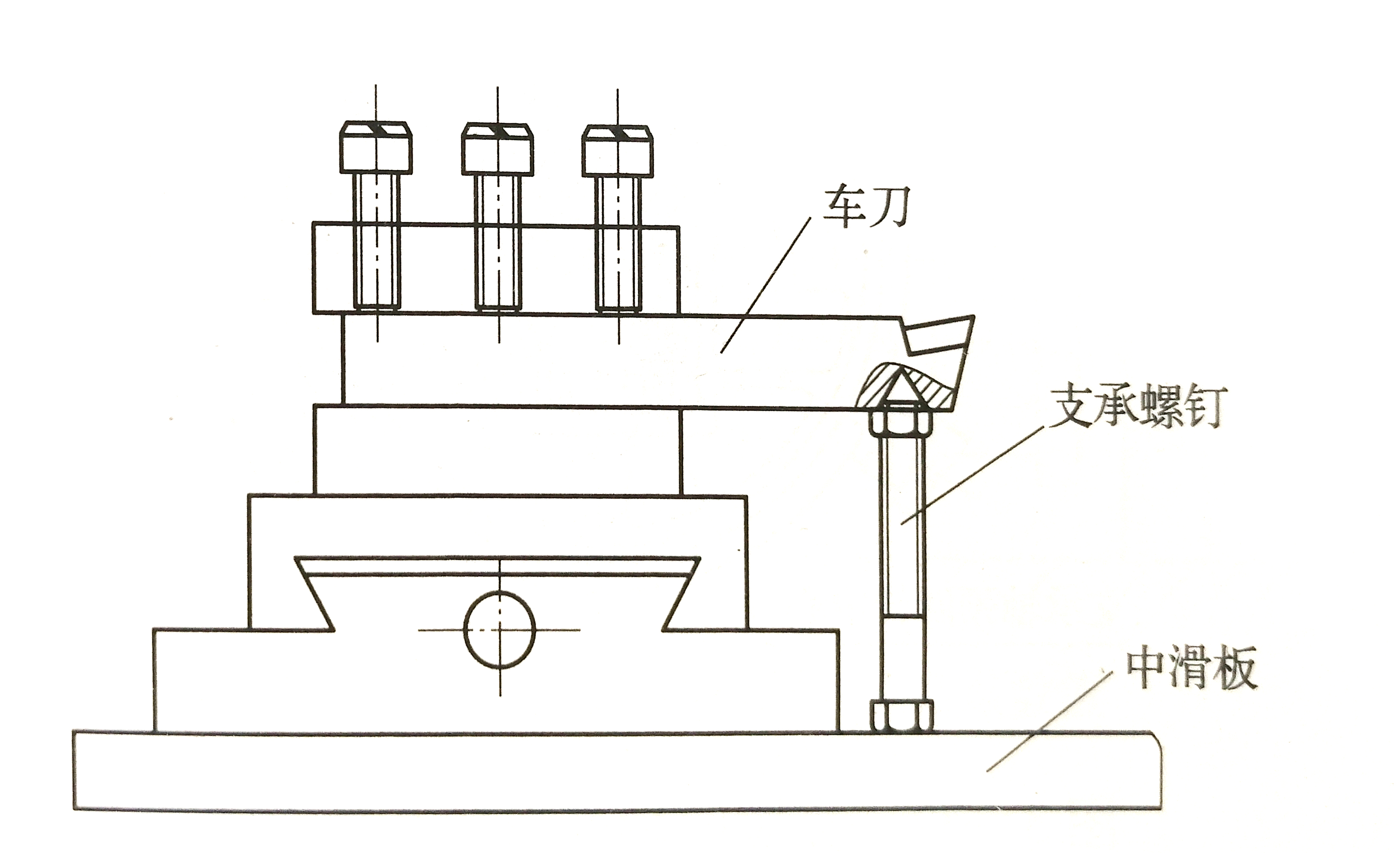

3、輔助支承車刀。在車刀頭底部預先加工一個螺孔，螺釘支承在中滑板上，調節支承長度并用螺母鎖緊，在粗加工時可提高車刀的使用剛度。采用這種辦法時轉動刀架不太方便。

（輔助支承車刀）

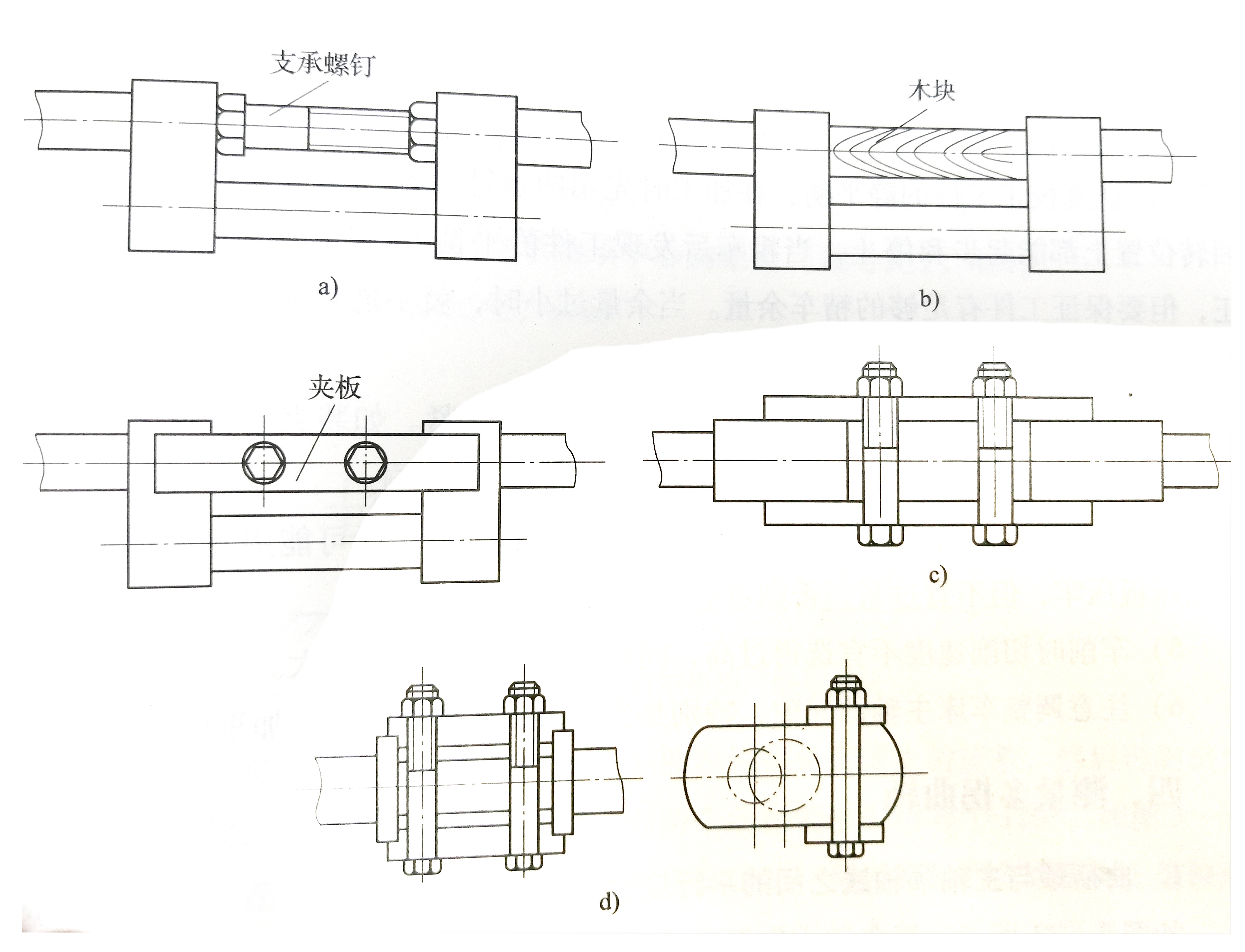

4、提高曲軸精密零件加工剛度。在曲柄頸或主軸頸之間安裝支承螺栓；當兩曲柄臂間距較大時，可用材質較硬的木塊或木棒支承；當兩曲柄內側面為圓弧面或斜面時，可用一對夾板來夾緊曲柄臂。

（提高曲軸加工剛度）
